電路板測試探針的主要用途

標簽:ICT測試針 探針 雙頭探針廠家 華榮華探針

電路板測試探針是用于檢測電路板上的連接性和功能性的關鍵工藝設備,以下是對它的具體介紹:

1. 基本定義:電路板測試探針是一種精密的電子元件,主要用于半導體(IC)及電路板(PCB)的測試領域,它們被安裝在插座或夾具內部,通過與被測物和測試基板的連接,傳輸電流和頻率來判定被測物是否合格。

2. 主要用途:在半導體測試中,探針用于晶圓/芯片引腳或錫球與測試機之間的精密連接,實現信號傳輸以檢測產品的導通、電流、功能和老化情況等性能指標,在PCB測試中,探針用于檢測電路板的導通測試,也可以用于已經貼裝了器件的實物板(ICT\FCT)檢測。

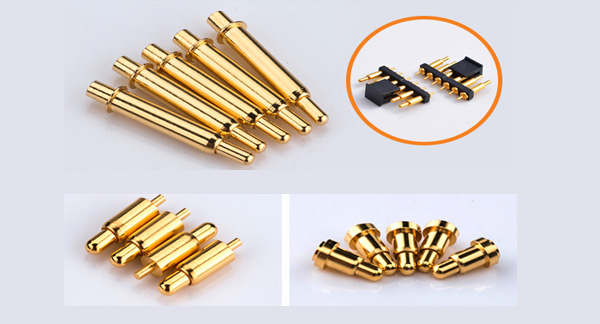

3. 結構組成:電路板測試探針一般由針頭、針尾、彈簧、針管四個基本部件組成,這些部件都是由精密儀器鉚壓預壓之后形成。根據測試環境以及測試產品的種類不同,對探針的要求也不同,包括探針外管和探針針頭的鍍金厚度,以及彈簧的材質等。

4. 種類劃分:電路板測試探針主要分為單動針和雙動針兩種類型。雙動針可以實現比較大的壓測行程,生產效率更高,但接觸阻抗發生的點較多,電阻值偏高;單動針可以實現一些長度較短的定制產品,并且接觸阻抗的點比較少,電阻值相對低。

總的來說,電路板測試探針在現代電子設備制造中起著至關重要的作用,它不僅保證了電路板的質量和可靠性,還提高了生產效率,降低了成本。對于電子產品制造商來說,選擇合適的測試探針是確保產品質量的關鍵步驟。

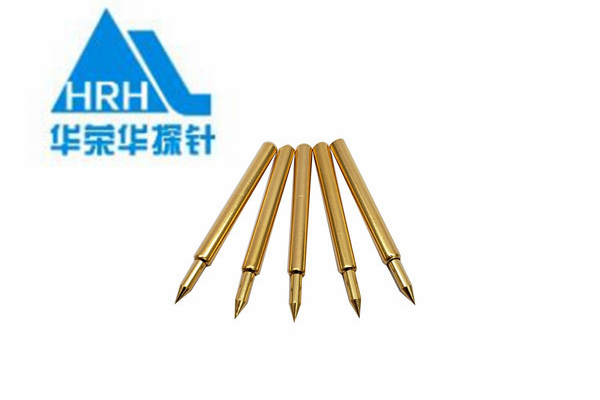

測試探針安裝方法及作用
